UGP S1 csavarmentes polc összeszerelési segédlet
UGP S1 csavarmentes polc összeszerelés videós segédletBeépítési méretek: 2000 mm magas és 410 mm mély.
Keretek
Az UGP S1 csavarmentes salgó polc függőleges fő tartóeleme.
A budaörsi raktári készletünkről az alábbi csavarmentes salgó polc keretek érhetőek el azonnal:
Keretek magassága: 2000, 2500, 3000 és 5000 mm is.
Keretek mélysége: 250, 320 ,400, 500 ,6 00, 700, 800 mm
Keretek teherbírása: 1500 kg/keret
A keret több alkatrészből áll és így alkotja a polc tartó lábrészét. A keret részei a következők:
Oszlop
Az oszlop acéllemezből hengerített acél tartóelem, ami T alakú. Azért T alakú, mert így adott oszl
opról balra és jobbra is tudunk polcot helyezni, tehát egy közös oszloppal megoldható két polc
összekötése, vagy sorolása. Az oszlopon 33 mm-enkét kihajtott tartófülek helyezkednek el, ahova polctartó gerendák szabadon elhelyezhetőek. Az oszlop gerincén adott távolságonként rögzítő fülek láthatóak, ahova a keret összekötő egyenes és ferde pálcák kerülnek a keretek összeszerelésekor. Az oszlop szélessége 68 mm, mélysége 26 mm, a magassága pedig lehet 2000, 2500 vagy 3000 mm is. Amennyiben kisebb oszlopmagasságra van szükség a hely szűkössége miatt, úgy van lehetőség az oszlop vágására is. A vágási feladatot fém vágókorongos sarokcsiszolóval vagy vasfűrésszel egyaránt elvégezhetjük.
Az oszlop anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.

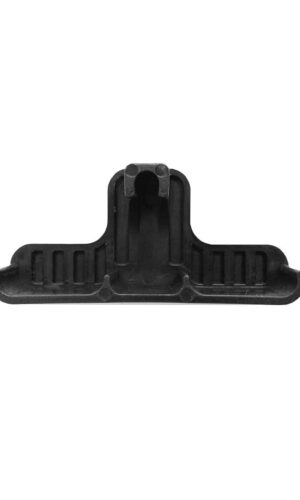

Talp
Az UGP S1 csavarmentes polc keretét, alapesetben, fém talppal értékesítjük. A fém talp olyan kialakítású, hogy egy kihajtott tartófül segítségével illeszthető az oszlop alsó részére. Az oszlop alján lévő talp fogadó fül mögé kell beilleszteni a talp rögzítő fülét. A talpon lévő két 10 mm-es furaton keresztül lehetséges az UGP S1 keretek padlóhoz történő rögzítése, lefúrása.
A talp anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.
Keret összekötő egyenes pálca
A keret összekötő pálca feladata az oszlopok fizikai összekötése, a polc mélységének megadása. Ennek megfelelően a keret összekötő pálcák az alábbi keretmélységekhez készültek: 320, 400, 500, 600 ,700, 800 mm. A 250 mm mély polcokhoz egyenes keret pálca nem létezik, az ilyen keretek összeszerelése csak ferde pálcával történik. A keretpálcák kialakítása a következő: a keretpálcák két végén 2-2 kivágás található, ahova be kell illeszteni a az oszlopon lévő pálca tartó fület. Ide szűk illesztéssel kapcsolódik a keret pálca, amit gumikalapács segítségével kell a helyére ütni. A gumikalapáccsal, a keret összekötő pálcák S alakban kihajlított felső felületét kell ütni és így a helyére „kalapálni” a keret pálcákat.
Az egyenes keretpálcák mennyisége az UGP S1 csavarmentes salgó polc keretek magasságához illeszkedik, az alábbiak szerint:
2000 mm-es keret esetén 3 db egyenes keret pálca
2500 mm-es keret esetén 4 db egyenes keret pálca
3000 mm-es keret esetén 4 db egyenes keret pálca
Az egyenes keret pálcák hossza illeszkedik a keret méretéhez, a keret pálca magassága pedig 70 mm. Az egyenes keret pálca anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.
Keret összekötő ferde pálca
A keret összekötő pálca feladata az oszlopok fizikai összekötése, a polc mélységének megadása. Ennek megfelelően a keret összekötő pálcák az alábbi keretmélységekhez készültek: 250, 320, 400, 500, 600 ,700, 800 mm. A 250 mm mély polcokhoz egyenes keret pálca nem létezik, az ilyen keretek összeszerelése csak ferde pálcával történik. A keretpálcák kialakítása a következő: a keretpálcák két végén 2-2 kivágás található, ahova be kell illeszteni a az oszlopon lévő pálca tartó fület. Ide szűk illesztéssel kapcsolódik a keret pálca, amit gumikalapács segítségével kell a helyére ütni. A gumikalapáccsal, a keret összekötő pálcák S alakban kihajlított felső felületét kell ütni és így a helyére „kalapálni” a keret pálcákat.
A ferde keretpálcák mennyisége az UGP S1 csavarmentes salgó polc keretek magasságához illeszkedik, az alábbiak szerint:
2000 mm-es keret esetén 2 db ferde keret pálca (azaz 1 db X) a keretben alul
2500 mm-es keret esetén 2 db ferde keret pálca (azaz 1 db X) a keretben alul
3000 mm-es keret esetén 4 db ferde keret pálca (azaz 2 db X) a keretben alul
A ferde keret pálcák hossza illeszkedik a keret méretéhez, a keret pálca magassága pedig 75 mm. A ferde keret pálca anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.
