UGP S1 csavarmentes polc összeszerelési segédlet
UGP S1 csavarmentes polc összeszerelés videós segédletCsavarmentes salgó polchoz polcelem. Polc szélessége/hossza 1500 mm, polc mélysége 700 mm mély. Két darab polctartó gerendából és polcpanelekből áll. Polcok állíthatósága az oszlopon 33 mm. Polc teherbírása: 145 kg/polc. TÜV és CE minősítéssel, 5 év garanciával.Beépítési méretek: a polc szélessége 1500 mm, a polc mélysége 700 mm.
Polcok
Az UGP S1 csavarmentes salgó polc vízszintes tartóeleme.
A budaörsi raktári készletünkről az alábbi csavarmentes salgó polcok érhetőek el azonnal:
Polcok hossza: 600 mm, 900 mm, 1200 mm, 1500 mm, 1800 mm,2100 mm, 2400 mm, 2700 mm
Polcok mélysége: 250 mm, 320 mm,400 mm, 500 mm, 600 mm, 700 mm, 800 mm
Polcok magassága: 47 mm, 80 mm
Polcok teherbírása: 130-300 kg/polc mérettől függően
A polc kialakítása más, mint a hagyományos csavaros salgó polc. csavaros ssalgó polc esetéán a polc a sarkain lévő furatokon keresztül kell az oszlop profilhoz csavarral és sarokelemmel rögzíteni. Ebben az esetben a polc a négy sarkán kerül megtámasztásra. Az UGP S1 csavarmentes salgó polc esetén merőben más az alátámasztási mód. A polc két fő elemből áll: a polctartó gerendából elől és hátul, valamint a polcpanelekből. A polctartó gerenda a keret oszlopának a tartófüleire illeszkedik, úgy hogy a tartógerenda felső részén, a gerenda teljes hosszábban egy nút vagy másnéven vájat van. Ebbe a nútba kell belehelyezni a megfelelő polcpaneleket. Tehát a csavarmentes salgó polc esetén, a polc teljes szélességében alátámasztásra kerül, így lehetséges a polc igen magas terhelhetősége.
A csavarmentes salgó polc részei részletesen a következők:
Polctartó gerenda
A polctartó gerenda feladata a polcpanelek megfelelő alátámasztása. A polctartó gerendák lehetséges hosszai a következők: 600, 900, 1200, 1500 é 1800 mm, míg extra széles változat esetén 2100, 2400 és 2700 mm.
A polctartó gerenda 600-1500 mm-es hosszig 47 mm magas, míg 1800 mm-es hossztól 80 mm-es magasságú. A 47 mm magas gerendák, oldalankét két-két tartófülön keresztül kapcsolódnak az oszlopokhoz, a 80 mm-es polctartó gerendák pedig három-három tartófülön keresztül kapcsolódnak a tartóoszlopokhoz, keretekhez.
A polctartó gerendák anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.
Polcpanel

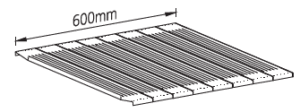

A polcpanelek érintkeznek közvetlenül a tárolt áruval. A polcpanelek szélességi méretei a következők: 600 mm, 900 mm és 300 mm. (A 300 mm-es polcpanelek, csak a 800 mm mély polcokhoz kerültek kialakításra) A polcpanelek kiosztása gerendák hosszához igazodik, ami a következő:
Polcpanel szélessége és mennyisége adott polctartó gerendában
Gerenda hossza | 900 mm-es polcpanel | 600 mm-es polcpanel | 300 mm-es polcpanel(csak 800 mm mély polcokhoz!) | |
600 mm | 1 db | 2 db | ||
900 mm | 1 db | 3 db | ||
1200 mm | 2 db | 4 db | ||
1500 mm | 1 db | 1 db | 5 db | |
1800 mm | 2 db | 6 db | ||
2100 mm | 1 db | 2 db | 7 db | |
2400 mm | 2 db | 1 db | 8 db | |
2700 mm | 3 db | 9 db |

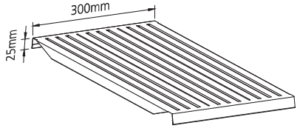

A polcpanelek magassága 12 mm 600 és 900 mm-es polcpanelek esetében, míg a 800 mm mély polcokhoz illeszkedő 300 mm széles polcpanelek magassága 25 mm.
Minden polcpanel többször hajtott és bordázott kialakításban készül, hogy adott panel teherbírása minél nagyobb legyen. Így a csavarmentes salgó polcok esetén a polconkénti standard teherbírás, mérettől függően 130kg/polc-tól 300 kg/polc is lehet. Természetesen, ha ennél nagyobb teherbírásra van szükség akkor az is megoldható, hiszen a gyár kínálatában megtalálhatóak az erősített polcok is, ahol egészen 650 kg/ polc teherbírás is elérhető.
A polcpanelek anyaga ötvözött acél, felülete sendzimír horganyzott, ami fokozottan ellenállóvá teszi a külső behatásokkal szemben.
